农田水利用复合材料引水排水渠

2018年中央一号文件公布，全面部署实施乡村振兴战略，同时期国务院印发《乡村振兴战略规划（2018－2022年）》，为深入贯彻落实《中共中央国务院关于加强耕地保护和改进占补平衡的意见》，加快推进垦造水田工作，各省先后制定了垦造水田工作计划。国家大力推进新农村建设，重视农田的水利发展，农村基础设施建设，需要大批量的排水引水设施，传统水利灌溉水渠基本采用现场砖砌，现场混凝土浇注，预制混凝土水渠现场安装等方式施工，普遍存在施工不规范，质量难以控制，现场运输不方便，生产效率低等问题，随着人工成本和水泥，砂石等原材成本的普涨，为工厂机械自动化生产成品水渠提供机会。我公司研发出复合材料水渠，实现了农田水利用引排水设施的工厂化生产，提高农田水利用引排水设施的生产效率和产品质量，产生良好的社会效益和经济效益。

农田引水排水渠不仅作为农田水利基础设施的重要组成部分，通过及时降渍排涝引水有力的为农业高产稳产起到“保驾护航”的作用，而且作为农业生态系统的重要组成部分，对于维持农业生态系统平衡和流域生态系统健康有着重要作用。农田引水排水渠通常是指天然形成的裸露在地表或者以排水为目的而挖掘的水道，它可以排除地表多余的水分，排除农田里面残留的化肥农药，还对生态净水和农田引水灌溉的建立起着重要作用。

设计依据及技术要求

农田引水排水渠计算公式均以《农田排水技术规范》中调控地下水位的末级固定沟间距计算公式及使用条件为依据。引水排水渠设计要点,在进行引水排水渠设计时，要重点考虑排水系统工程布局和工程标准，确定田间引水排水渠深度和间距，分析计算各级引水排水渠道的流量、水位、断面尺寸和工程量。田间引水排水渠设计的关键是确定引水排水渠的深度、间距、断面、比降边坡系数等要素。尽量避免破坏原有的建设，并充分分析周围建筑的水位和流量，计算出工程量，确定引水排水渠的间距和深度。

技术要求：使用寿命15年以上，现场安装方便，产品环保不污染农田。

复合材料引水排水渠的特点

复合材料作为一种新型的环保、节能材料，在发达国家已经被广泛应用。树脂经过受热硬化后，在填充物之间形成长链型化学分子网络结构。由于使用了填充物，不但提高了复合材料的钢性，而且增强其耐酸性、耐磨性、抗紫外线能力，延长使用寿命等效果。由于不含水分，无水化现象。因其分子结构稳定，即使在极其恶劣的温度环境下仍然不会有脆裂或破坏的现象发生，更不会受环境因素的影响而释放出有害物质，无化学残余，对环境不会造成任何污染，是理想的环保材料。
   复合材料制品具有抗压强度高、耐寒、耐腐蚀、耐久无风化、安装便捷、易维护、外形美观等特点。
   复合材料引水排水渠主要用于地表水收集，区别于传统的砖砌水渠方法。该产品具有明显的优势、应用范围更广：
1、抗压能力是砖砌地沟的8倍以上，载荷从A15到F900。广泛应用于道路两侧、轻轨和机场等公共场所；
2、抗酸碱度高，抗腐蚀性强，对于生物硫酸侵蚀及酸性土壤能力的特性特佳，耐腐蚀和不渗透。是化工企业收集污水的首选环保产品；
3、抗老化，确保多年不坏。欧美国家因劳动力成本高，故大多选用此产品，虽然一次性投资稍高，但省去了后期高昂的维护费用和每隔三、四年就要返工的费用；
4、根据液压原理，U形引水排水渠有自洁功能，即使在水流较小的情况下也能冲走沟体中树叶等垃圾，加之沟体和不同材质的各类盖板是整体完全的设计，在有效防止城市内涝的同时，又能给人以完美的视觉效果。被广泛使用于城市广场、园林景观工程、体育场馆、大型游乐场所，高端住房小区等。
5、坚硬、抗冲击、抗弯强度大：聚酯树脂混凝土，能吸收外来的冲击力，其抗弯强度是传统混凝土的3到5倍。
6、抗生物腐蚀：防止生物寄虫，不吸水，无毛细孔，生物组织无法在上面生存从而进行侵蚀。
7、耐高温、耐冻：能经受日光照射，结冰和解冻对结构材料无任何影响。具有良好的气候适应性，即使在极其恶劣的环境下仍然不会有脆裂和破坏的现象。
8、轻盈和尺寸精确：重量轻，尺寸精确，减少材料的厚度，降低了运输、吊装挖掘及安装的费用成本，大幅缩短完工时间。
9、使用寿命长，维护费用低：正确的安装使用以及搭配最好的接头止水材料，其使用寿命可以无限制的延长，年均成本低，经济效益远远高于其他材料。
10、工地现场加工、安装、粘结、钻孔和切割容易，其粘接容易和止水性高的特性，使其易于在现场施工加工方便，钻孔和切割，而且不会造成其性能的变化。其具有的施工容易、安装方便等优点，有利于工期的缩短和掌握。
11、表面光滑，具有艺术品的外观，维护保养容易，表面不起砂、光滑、可以根据不同的需求，添加不同的色料，制造不同外表的颜色产品来，甚至可以根据要求表面电镀。表面不宜堆积沉淀物，容易冲洗而且不会刷坏。
12、环保材料：它是一种对环境无副作用的产品，属于绿色环保的二类材料。

引水排水渠规格型号表

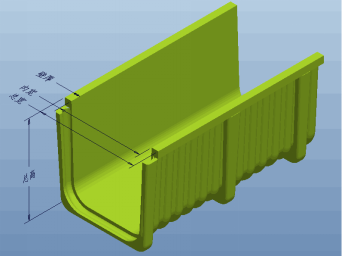

    外形尺寸

复合材料引水排水渠规格表

复合材料水渠与混凝土水渠性能比较

安装施工方法

安装说明

以下的安装说明是常用的安装建议，任何关于引水排水渠的安装的特殊要求必须经过相关专业设计师的认可和确认。

1、根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置；相邻表面（平面）应该高于引水排水渠安装高度3-5mm；引水排水渠运行中的水平应为混凝土区域；确保在安装过程中引水排水渠不受机械损伤。例如，在施工时车辆必须穿过引水排水渠时，应尽量避免碾压引水排水渠，沉砂池和类似的跌水井与引水排水渠的安装方式类似。

2、伸缩缝

当铺装方式为混凝土铺装时，一定要设置与引水排水渠相同方向以及垂直的伸缩缝。伸缩缝的距离参考产品安装指南。并且经过结构设计师的认可。若伸缩缝与引水排水渠相交，不允许现有伸缩缝被引水排水渠打断。可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

3、临时保护措施

在引水排水渠已定位安放而施工尚未完成结束时，暴露于外的引水排水渠顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压引水排水渠。如车辆必须穿越引水排水渠，则要求在引水排水渠两侧各铺设至少0.9米宽的通行带，不建议采用活动式木板。

4、密封缝打胶防渗漏措施

如排水系统安装于结构板内、则引水排水渠构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。密封胶应具备与引水排水渠材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。在密封胶前工作面应该经过认真处理。

现场安装工序

1、开挖基槽

开凿足够宽度的沟渠；保证至少8cm（class A15）的空间可以用于被放置。由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

2、布置出水口

施工中通常从跌水井或者其他类型接水口开始。确定好起始位置后，按照沟体两侧显示的水流方向进行安装。

• 确定排水口的位置和形式

• 安放跌水井

• 在确定引水排水渠位置和安装高度正确后，进行与市政水井的连接

• 从接水口处开始按照沟体的侧面的水流方向进行安装

3、沟体安装
    在安装和混凝土的浇筑过程中沟体保持水平并保证相应的安装高度 。混凝土下的地基必须夯实。

A. 混凝土支撑，注意应避免混凝土进入沟与沟之间的接缝内。

B. 专用工具（针对特种产品）。

C. 如有大弧形引水排水渠段位，可做适当的切割。

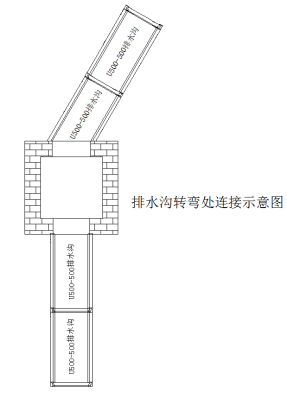

                                                             水渠分支及小转大安装方式                                                                        水渠转弯安装方式

渠分支安装方式（大沟体切割）

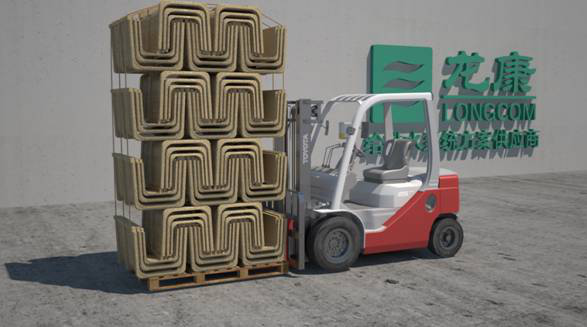

包装搬运方式：

   工厂出货时，用托盘及钢带捆扎包括，外包薄膜，具体包装数量规格可根据订单重叠包装，以减小运输成本。

   工地现场搬运方式：U300以下规格可由单人或双人手工航运，U300以上规格建议用简单工具或挖机配合托运安装。

制造工艺

    模压成型工艺特性

    引水渠模压成型工艺是将一定量预浸料放入到金属模具的对模模腔中，利用带热油锅炉的油压机产生一定的温度和压力，合模后在一定的温度和压力作用下使预浸料在模腔内受热软化、受压流动、充满流动、充满模腔成型和固化，从而获得成品引水渠制品的一种工艺方法。

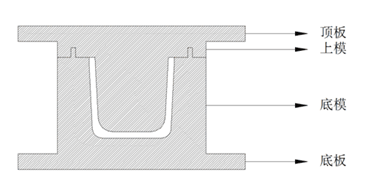

引水渠模压成型原理示图

模压成型工艺的特点是在成型过程中需要加热，加热的目的是使预浸料中树脂软化流动，充满模腔，并加速树脂基体材料的固化反应。预浸料充满模腔过程中，不仅树脂基体流动，增强材料也随之流动，树脂基体和增强纤维同时填满模腔的各个部位。只有树脂基体粘度很大、粘结力很强，才能与增强纤维一起流动，因此模压工艺所需的成型压力较大，这就要求金属模具具有高强度、高精度和耐腐蚀，并要求用专用的热压机来控制固化成型的温度、压力、保温时间等工艺参数。

    引水渠模压成型方法生产效率较高，制品尺寸准确，强度高，表面光洁，尤其对结构复杂的复合材料制品一般可一次成型，不会损坏复合材料制品性能。其主要不足之处是模具设计与制造较为复杂，初次投入较大。尽管模压成型工艺有上述不足之处，目前模具液压成型工艺方法在高强度复合材料成型工艺中仍占有重要的地位。

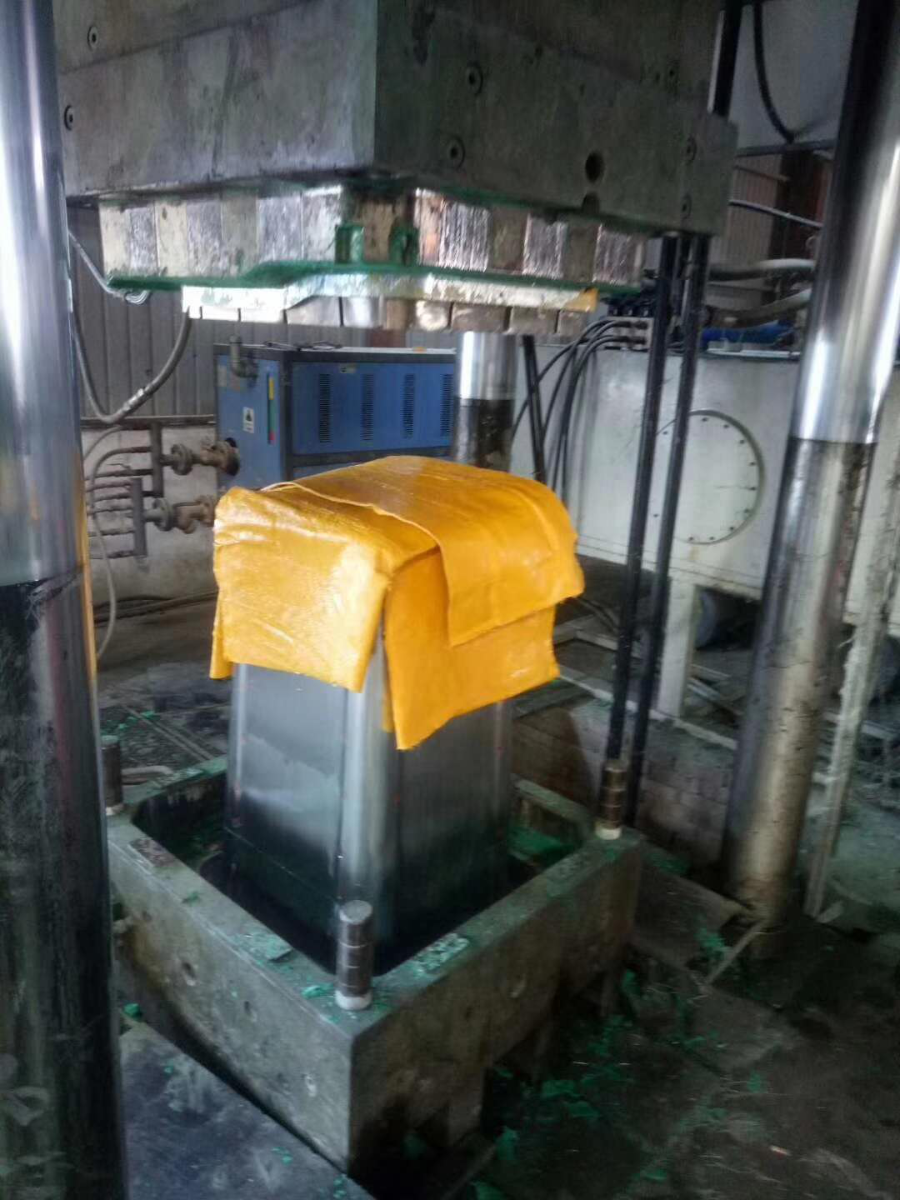

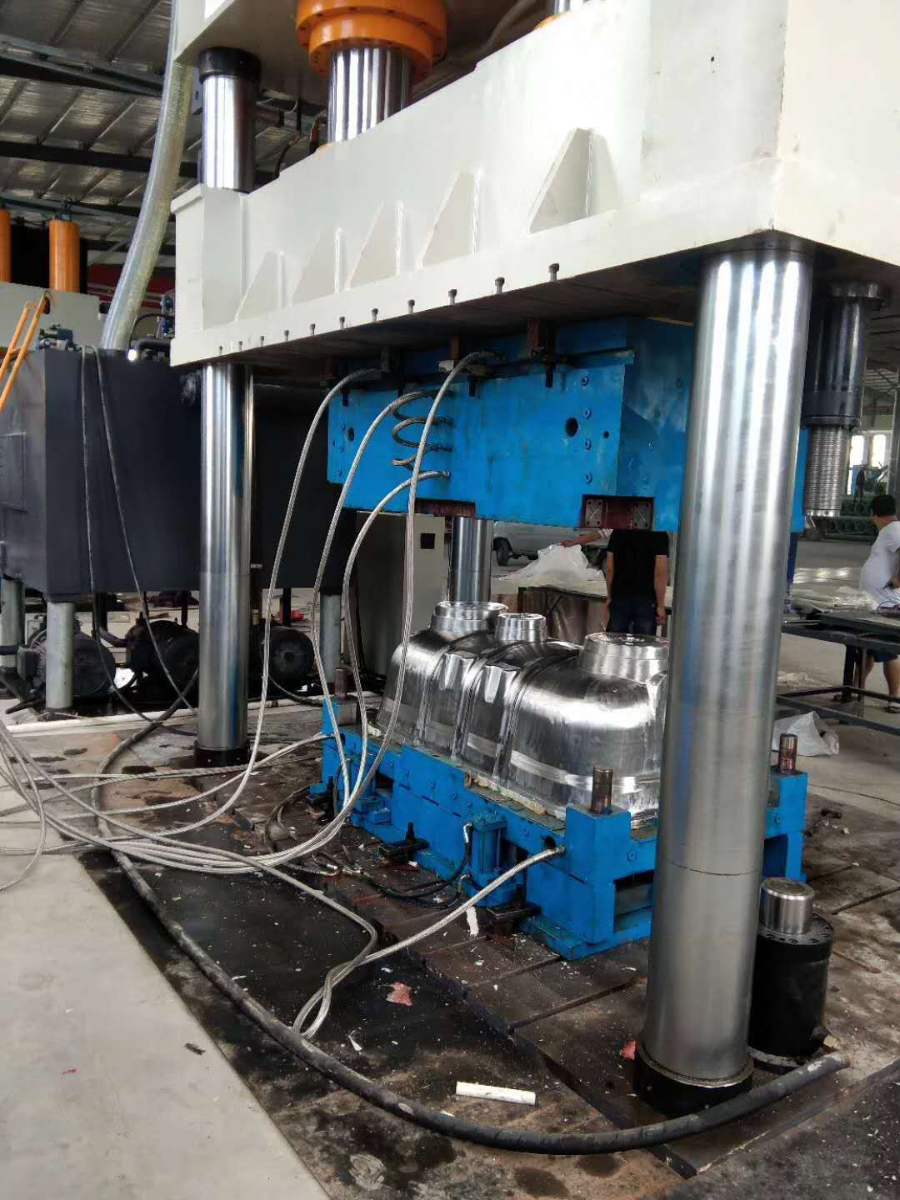

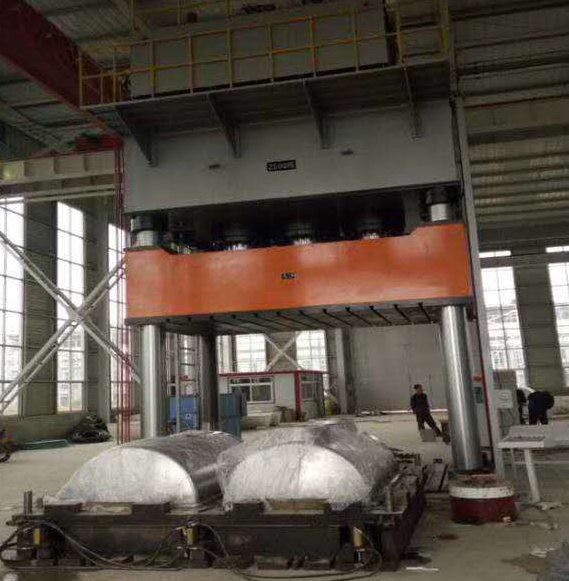

   生产设备

龙康企业介绍：

    广州龙康机电设备有限公司专注于排水设施多年，拥有丰富的雨水疏导应用经验、行业领先的技术水平及完善的售后服务，雨水的疏导与净化始终是我们的业务核心，先进的排水设施产品和以人为本的设计理念，公司的产品广泛应用于国内的市政道路和重点工程。

    公司主营树脂混凝土引水排水渠、集水井、路缘石、并配套不同材质沟盖板（缝隙式盖板、不锈钢盖板、镀锌钢盖板、球墨铸铁盖板等）。

    复合材料引水排水渠以节能、环保的新型绿色建筑材料为原料，严格按照欧洲EN1433标准设计、生产，采用树脂代替混凝土中的水泥，将其它骨料粘合起来，其强度及化学稳定性较普通硅酸盐混凝土有极大的提高，从而具有高抗压、抗折、耐冻、不腐蚀、不风化、安装便捷、易维护、一体成型、外形美观等特点。

    公司拥有先进的生产设备、雄厚的技术力量、稳定的管理队伍和完善的服务体系，集开发、设计、生产、安装、售后服务于一体，为客户提供全方位的优质服务，公司已通过ISO9001质量管理体系认证。为便于提供更快捷的工程配套服务，公司在湖北咸宁设有湖北龙康排水系统有限公司，浙江台州设浙江龙康环保科技有限公司，广西南宁设有南宁龙康建筑材料制造有限公司，在海南三亚市设有三亚龙康给排水设备有限公司，在海口设有海南龙康机电设备有限公司，在江西设有江西龙康环保科技有限公司，厂房总面积超过10万平方米。

    我们将致力于满足客户全面的需求，不仅在于技术上的售后服务和支持，也在于降低成本以达到互惠互利，以此建立起长期，互信的客户关系。

    我们秉承“争行业第一，创龙康品牌”的质量方针； 以“优质高效，顾客满意”为公司宗旨；以“取之社会，回报社会”为经营理念，不断发展，锐意创新，严格管理，努力提升企业的核心竞争力，把龙康打造成行业内一流的企业！

    我们期待着龙康有机会成为您首选的系统及方案供应商，并期待着与国内外的业界朋友一道合作共赢，共创美好未来。
